產品系列
石墨烯發熱管

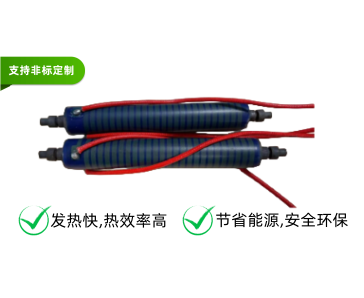

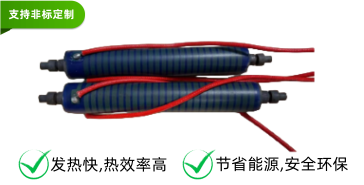

石墨烯不銹鋼發熱管 D16-100-120V-660W
特點
2.小分子水：遠紅外可將大分子團裂解分離成5-6各分子團的小分子水。
3.面源輻射：管狀圓周面發熱、熱輻射均勻。
4.產品安全可靠：功率穩定、無衰減、耐干燒。
5.面載功率大：功率密度可達60W/cm2以上（根據實際散熱條件會有變化，特殊情況可定制）。
6.熱效率高：電熱轉換效率≥99.8%，節能。
7.環保：符合ROHS/FDA/LFGB等標準。
深圳市維特欣達科技有限公司研發的石墨烯電熱水器發熱管采用了 SUS304或SUS444環保器材，將石墨烯發熱層、絕緣密封層與基材燒結整體結構，具有遠紅外發熱、抗腐蝕、抗氧化、耐潮態、安全性高等特征?？蓮V泛應用于各類食品加工、烹飪、料理機、熱水器等。
|
序號 |
項目 |
技術要求 |
|
1 |
外觀 |
1、加熱體本體無變形，無毛刺，所有部位無破損和臟污；
2、加熱體外殼無漏地線螺絲/無漏焊電源線、NTC線；
3、地線螺柱種釘位置正確，規格正確，螺紋孔無滑牙；
4、電源線規格正確，焊接牢固，線體無破皮、臟污，線材
捆扎良好不雜亂；
5、NTC型號正確，焊接牢固，線體無破皮、臟污，線材捆扎
良好不雜亂。
6、型號、批次信息清晰； |
|
2 |
額定電壓 |
AC120V |
|
3 |
額定功率 |
660W(-10%,+5%) |
|
4 |
冷態電阻 |
16.6~19.3(660W 25±5℃); |
|
5 |
絕緣電阻 |
DC500V, ＞50MΩ |
|
6 |
泄漏電流 |
GB4706.1-2005 13節的二類 ≤0.25mA |
|
7 |
電氣強度 |
1500V/5mA/3S 無擊穿、閃絡現象 |
|
8 |
壽命 |
GB2804 6.13 額定電壓通電60分鐘,斷電30分鐘， 壽命≥3000h |
|
9 |
工作環境溫度 |
-25℃~50℃ |
|
10 |
水質要求 |
TDS＜60ppm，硬度＜4 度 |
|
序號 |
測試項目 |
樣品測試條件及方法 |
|
1 |
外觀 |
在較強的光照條件下，逆光進行目視全測 |
|
2 |
尺寸 |
使用游標卡尺和高度計等進行測量 |
|
3 |
電氣強度 |
使用耐壓測試儀在加熱管的銀極層和不銹鋼基材之 間施加 AC1250V 電壓，產品無擊穿、閃絡、超漏等不良反應 |
|
4 |
冷態電阻 |
用低直流電阻測試儀測量冷態電阻值在 16.6~19.3(25±5℃) 之間 |
|
5 |
絕緣電阻 |
使用絕緣電阻測試儀在銀極層和不銹鋼基材之間施加 DC500V電壓，測量值大于 50MΩ |
|
6 |
泄漏電流 |
加熱管在1.15倍額定功率下，測試加熱管、火線與 地線之間的泄漏電流值，要求≤0.25mA |
|
7 |
壽命測試 |
自沸出水壽命測試法：將加熱體固定在通水治具上，→接通水源 (保持水位，水源 TDS＜60ppm) →通電 144V，120s 0N，10s OFF，10000 周期，試驗后電氣 性能正常，功率衰減率≤20% |
|
用泵供水等效壽命測試法：將加熱體固定在通水治具上，→接通水源 (調整流量使出水溫度≤90±3℃， 水源 TDS＜60ppm) →通電 144V，連續工作 600 小時， 試驗后電氣性能正常，功率衰減率≤20% |
||
|
8 |
氣密性測試 |
0.05Mpa氣壓，進氣 6S，平衡測試 10S，檢測 7S，泄露值＜30Pa |
|
9 |
鹽霧測試 |
根據 GB/T2423.17-2008 進行中性鹽霧測試 48小時，加熱管無銹蝕（銳邊上的銹跡或黃色銹膜可擦除，不影響安全和功能） |
