石墨烯發熱板

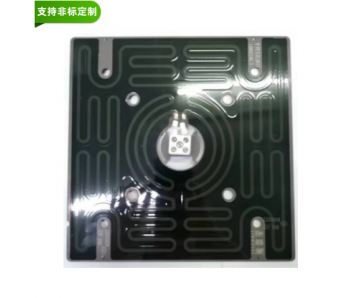

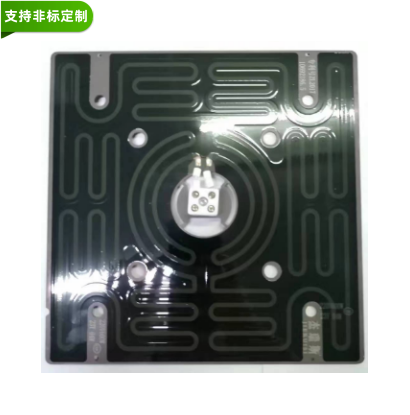

石墨烯金屬發熱盤不銹鋼基板石墨烯電熱組件是利用國際先進HOS（heater on steel）新技術，采用絲網印刷工藝，在不銹鋼基板上印刷絕緣介質、石墨烯電阻發熱層、導體、玻璃保護釉等材料，通過高溫?zé)Y(jié)而成的新型加熱器件，是新一代安全環保、性能優越的加熱器件，掀起了電熱行業的一場嶄新的技術革命。
|
序號 |
項目 |
技術要求 |
|
1 |
外觀 |
1、加熱體本體無變形，無毛刺，所有部位無破損和臟污； 2、加熱體外殼無漏地線螺絲/無漏焊電源線、NTC線； 3、地線螺柱種釘位置正確，規格正確，螺紋孔無滑牙； 4、電源線規格正確，焊接牢固，線體無破皮、臟污，線材 捆扎良好不雜亂； 5、NTC型號正確，焊接牢固，線體無破皮、臟污，線材捆扎 良好不雜亂。 6、型號、批次信息清晰； |
|
2 |
額定電壓 |
AC220V |
|
3 |
額定功率 |
550W(-10%,+5%) |
|
4 |
冷態電阻 |
49.3~57.5(25±5℃); |
|
5 |
絕緣電阻 |
DC500V, ＞50MΩ |
|
6 |
壽命 |
GB2804 6.13 額定電壓通電60分鐘,斷電30分鐘，設溫450℃，壽命≥3000h |
|
7 |
工作環境溫度 |
-25℃~50℃ |
|
序號 |
測試項目 |
樣品測試條件及方法 |
|
1 |
外觀 |
在較強的光照條件下，逆光進行目視全測 |
|
2 |
尺寸 |
使用游標卡尺和高度計等進行測量 |
|
3 |
冷態電阻 |
用低直流電阻測試儀測量冷態電阻值在49.3~57.5(25±5℃)之間 |
|
4 |
絕緣電阻 |
使用絕緣電阻測試儀在銀極層和不銹鋼基材之間施加 DC500V電壓，測量值大于 50MΩ |
|
5 |
氣密性測試 |
0.05Mpa氣壓，進氣 6S，平衡測試 10S，檢測 7S，泄露值＜30Pa |
|
6 |
鹽霧測試 |
根據 GB/T2423.17-2008 進行中性鹽霧測試48小時，加熱管無銹蝕（銳邊上的銹跡或黃色銹膜可擦除，不影響安全和功能） |
